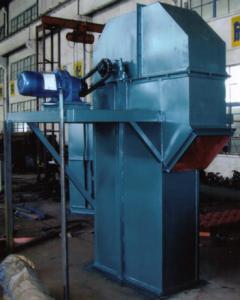

PL型斗式提升機

【產品類別】：提升設備

【產品簡述】：一、提升機的用途及特點我廠生產的PL型垂直斗式提升機，適用于輸送比重較大的塊狀物料，如煤、礦石、卵石、碎石等。 ...

【友情提示】：公司除產品售后保修-年外；還長期提供零配件和終身維修。設有專門的售后服務隊！

QQ咨詢在線訂單

18567557287

詳細介紹 具體參數 性能特點

一、提升機的用途及特點
我廠生產的PL型垂直斗式提升機，適用于輸送比重較大的塊狀物料，如煤、礦石、卵石、碎石等。
  提升機的特點為慢速重力卸料，采用鏈板為牽引構件，輸送物料從下部區段進料口均勻喂入，由上部區段利用自重而卸掉。被輸送物料的溫度在200-250°C范圍內。
有三種規格：PL250、PL350、PL450。
  PL250型斗式提升機的牽引構件，采用單鏈?zhǔn)芥湕l固定于角形料斗背面。PL350、PL450型斗式提升機的牽引構件，采用雙鏈?zhǔn)芥湕l固定于大容量料斗兩側。
  本機的輸送能力為22-100米3/小時，高度4-30米。為滿足各種不同的使用要求，本機具有各種不同的制法和裝法。（見下圖）
二、提升機的外形

針對不同的使用要求， PL型斗式提升機有下列不同的制法和裝法：

1、按上部區段卸料口的形式分為兩種：
    X1制法--帶有傾斜法蘭的卸料口。
    X2制法--帶有水平法蘭的卸料口。
2、按下部區段進料口的形式分為兩種：
    J1制法--進料口的斜面與水平面成45o角。
    J2制法--進料口的斜面與水平面成60o角。
3、按中間機殼側面檢視門的位置分為四種；
    K1制法--中間機殼側面帶有下端左檢視門；
    K2制法--中間機殼側面帶有下端右檢視門；

4、按中間機殼端面檢視門的位置分為兩種；
   Z1制法--中間機殼端面帶有下端檢視門；
   Z2制法--中間機殼端面帶有上端檢視門；
5、按傳動裝置對提升機的相對位置分為兩種：
   左裝--傳動裝置在左側（見上圖）；
   右裝--傳動裝置在右側（見上圖）。

提升機各種不同制法的不變尺寸及變動尺寸，列于表1、2、3。

斗提機各種不同制法的不變尺寸表1
	L	H1	H6	A2	A4	A5	A5	B2	B4	B7	B8	B3	a1	a2	a3	nxa4
PL250	H+1230	145	2150	918	935	1218	576	375	485	958	555	586	945	938	928	2X450
PL350	H+1290	160	2200	941	979	1184	480	557	675	1344	765	904	1078	931	1031	2X450
PL350	H+1470	215	2670	1100	1154	1480	640	687	810	1644	942	1054	1118	1172	1110	3X370

斗提機各種不同制法的不變尺寸續表1
	a5	a6	a7	a8	a9	b1	b2	b3	b4	b5	b6	b7	b8	b9	d1	d2	d3
PL250	200	108	35	95	150	528	613	546	673	265	1x300	108	1x200	105	14	14	22
PL350	200	114	35	95	175	676	781	715	862	417	2x300	114	2x175	80	18	14	22
PL350	260	114	35	95	200	-	947	895	945	485	2x335	114	2x215	65	18	14	22

根據進出料口不同制法而變動的尺寸表2
提升機型號	進出料口制法	H2	H3	H4	H5	A3
PL250	X1	800	-	-	-	-
	X2	-	855	-	-	1056
	J1	-	-	-	1630	-
	J2	-	-	1920	-
PL350	X1	850	-	-	-	-
	X2	-	915	-	-	1101
	J1	-	-	-	1740	-
	J2	-	-	2070	-	-
PL450	X1	950	-	-	-	-
	X2	-	1030	-	-	1279
	J1	-	-	-	1690	-
	J2	-	-	2260	-	-

根據傳動裝置制法不同而變動的尺寸表3
提升機型號	PL-250			PL-350				PL-450
傳動裝置制法	C1	C2	C3	C1	C2	C3	C4	C1	C2	C3	C4
A1	1151	1151	1151	1106	1106	1106	1201	1288	1288	1440	1510
A6	350	350	350	400	400	400	500	400	400	500	650
B1	884	884	884	1093	1093	1093	1138	1277	1277	1317	1438
B5	245	245	245	253	253	253	273	297	297	317	383
B6	490	530	555	545	565	625	685	556	615	685	835
H7	205	205	205	255	255	255	305	256	256	305	325
H8	580			593				720

注：尺寸代號見上圖。

三、提升機的技術規范
   PL型斗式提升機的主要技術規范列于表4。表中所示的輸送能力系分別按充滿系數ξ=0.75和0.85及1而列出。提升機型號中的數字是以毫米表示的料斗寬度。
   在充滿系數ξ=0.75（PL-250)及ξ=0.85（PL-350、PL-450)條件下輸送各種不同比重的物料時，提升機的*大允許用高度H及此相應的傳動鏈輪軸上的需用功率，列于表5.
   在充滿系數ξ=1條件下輸送各種不同比重的物料時，提升機的*大允許用高度H及此相應的傳動鏈輪軸上的需用功率N，列于表6。
   提升機傳動裝置所用的電動機型號、ZQ減速機代號、與逆止聯軸器以及傳動裝置的許用功率、重量等，列于表7。

PL型斗式提升機主要技術規范表4
提升機型號		PL-250		PL-350		PL-450
		ξ=0.75	ξ=1	ξ=0.85	ξ=1	ξ=0.85	ξ=1
輸送能力，m3/h		22.3	30	50	59	85	100
料斗	容量，l	3.3		10.2		22.4
	斗距(鏈節距），mm	200		250		320
料斗鏈條重量，Kg/m		36		64		92.5
鏈條規格（小軸徑X節距X允許拉力），mm		20x200x1600		20x250x2500		24x320x2500
鏈輪齒數	傳動鏈輪	8		6		6
	拉緊鏈輪	6		6		6
料斗運動速度，m/s		0.5		0.4		0.4
傳動鏈輪軸轉數，r/min		18.7		15.5		11.8
一般材料的塊度，mm		55		80		110
*大塊度（含量不超過10%),mm		75		110		150

充滿系數ξ= 0.75（PL-250)及ξ=0.85（PL-350、PL-450)時表5
提升機型號		PL-250		PL-350		PL-450
提升機型號		H,M	N,Kw	H,M	N,Kw	H,M	N,Kw
輸送物料的散狀比重	0.8	36	2.6	33	4.32	32	8.5
	1.0	33	2.9	30.5	5.01	29	9.5
	1.25	31	3.4	28	5.74	26	10.6
	1.6	28	3.8	25	6.60	22	11.6
	2.0	24	4.3	22.5	7.4	19	12.6

充滿系數ξ= 1時表6
提升機型號		PL-250		PL-350		PL-450
提升機型號		H,M	N,Kw	H,M	N,Kw	H,M	N,Kw
輸送物料的散狀比重	0.8	32	3	31.5	4.28	30	9.1
	1.0	30	3.4	29	5.55	26	10.3
	1.25	27	3.9	26	6.31	23	11.3
	1.6	23	4.4	23	7.19	19	12.3
	2.0	20	4.8	20.5	7.95	15	13.1

提升機傳動裝置的技術規范表7
提升機型號	傳動裝置制法	圓柱齒輪減速機代號	開式齒輪傳動裝置				棘輪制動裝置	電動機型號	傳動裝置功率 Kw	傳動裝置重量 Kg
提升機型號	傳動裝置制法	圓柱齒輪減速機代號	模數	總齒數	速比	齒寬	模數X齒數	電動機型號	傳動裝置功率 Kw	傳動裝置重量 Kg
PL-250	C1	ZQ350-Ⅷ-3Z ZQ350-Ⅷ-4Z	12	96	5	100	5x18	Y112M1-6	2.2	630
	C2		12	96	5	100	5x18	Y132S-6	3	660
	C3		12	96	5	100	5x18	Y132M2-6	5.5	680
PL-350	C1	ZQ400-Ⅷ-3Z ZQ400-Ⅷ-4Z	12	80	4	100	6X18	Y132S-6	3	700
	C2		12	80	4	100	6X18	Y132M2-6	5.5	721
	C3		12	80	4	100	6X18	Y160M-6	7.5	793
	C4	ZQ500-Ⅷ-3Z ZQ500-Ⅷ-4Z	12	80	4	100	8X15	Y160L-6	11	1024
PL-450	C1	ZQ400-Ⅷ-3Z ZQ400-Ⅷ-4Z	16	80	4	130	6X18	Y132M2-6	5.5	1040
	C2	ZQ400-Ⅷ-3Z ZQ400-Ⅷ-4Z	16	80	4	130	6X18	Y160M-6	7.5	1100
	C3	ZQ500-Ⅷ-3Z ZQ500-Ⅷ-4Z	16	80	4	130	8X15	Y160L-6	11	1355
	C4	ZQ650-Ⅷ-3Z ZQ650-Ⅷ-4Z	16	80	4	130	10X15	Y180L-6	15	1955
